一文詳解PCB探針：工作原理、類型及應用場景全解析

以下是對PCB探針的工作原理、類型及應用場景的詳細解析：

工作原理

PCB探針通過與PCB板上的測試點接觸，形成電氣連接，從而實現對PCB板的電氣性能測試。當探針與測試點接觸時，探針的彈性結構會產生一定的變形，以確保良好的電氣接觸。電流通過探針傳輸?shù)絇CB板上的測試點，然后通過測試儀器測量電流、電壓、電阻等電氣參數，以判斷PCB板是否存在短路、斷路、漏電等問題。

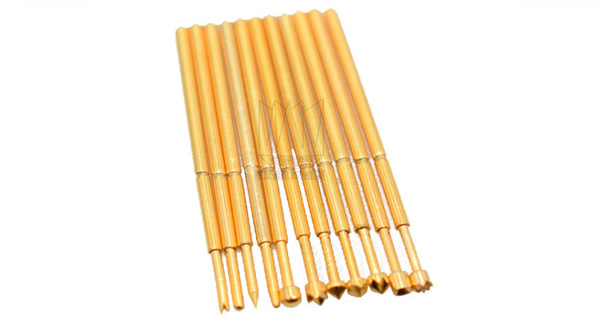

類型

①通用型探針：結構簡單，有彈性針桿和針頭，適用于一般PCB板測試點間距較大、精度要求不高的場合，如消費電子產品的普通PCB板測試。

②高密度探針：采用特殊設計和制造工藝，針頭細小，針間距小，能適應高密度PCB板測試點布局，常用于智能手機、平板電腦等高端電子產品的PCB板測試。

③專用型探針：為特定測試需求或設備設計，如具有耐高溫、高壓性能的探針，用于汽車電子、航空航天等惡劣環境下的PCB板測試。

應用場景

①PCB制造過程中的測試：在PCB板生產的各個環節，如鉆孔后、電鍍后、成型后等，使用探針進行測試，及時發現生產過程中的缺陷，提高生產效率和產品質量。

②電子設備組裝后的測試：電子設備組裝完成后，通過探針測試PCB板上的各個電路節點，檢測焊接質量、元件安裝是否正確等，確保電子設備的性能和可靠性。

③故障診斷與維修：當電子設備出現故障時，利用探針可以快速定位故障點，幫助維修人員準確判斷故障原因，提高維修效率。
