如何選擇最佳的測試針針頭形狀？

　　在選擇測試探針的時候，選擇合適的針頭形狀是最重要的一點。許多針頭形狀可用于多種應用用途。可以根據測試點(例如：平面、通孔、銷釘或柱狀)的幾何形狀進行基本分類。此外，還可以根據測試點的大小、表面狀態(氧化程度、焊接過后殘留物的多少)對測試點進行區分，根據待測物以及測試條件，可能需要嘗試多種針頭形狀和彈簧力，以確保能夠找到最佳的組合。

　　一：平面

　　搭接 PCB 上的平面測試點。為了安全的穿透 OSP 或者臟污表面(焊接過程產生的殘留物)，建議使用穿透性好并具有自潔功能的針頭形狀(例如：針頭形狀 91，匕首形狀)。鈍型針頭形狀用于干凈的表面，并可以避免刺傷表面(例如：針頭形狀 05，子彈頭型)。提示：為了避免損壞多層印刷電路板，需注意外層中針頭形狀的穿透深度(特別是當穿透力好的針頭和高彈簧力組合使用時)。常用的頭型有01、14、05、07、09、14、77、89、91、97

　　二：通孔

　　可以通過用針頭的邊緣去接觸通孔內環四周表面，或者通過針頭尖端接觸通孔底部進行

　　搭接，常用的頭型有07、08、17、24、77、91、97

　　三：銷釘

　　如果是銷釘和元件引腳，則建議使用可自定心式的錐形針頭，同樣，可使用扁平、突出或外部絕緣的針頭形，常用的頭型有02、03、04、06、09、14、19、79、33、88

　　四：柱狀、螺釘和螺栓

　　和銷釘類似，此處也可以使用自定心型針頭形狀，常用的頭型有02、03、04、06、14、19、79、88

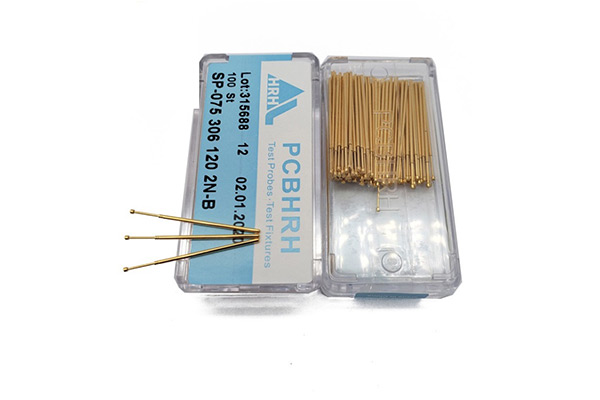

　　深圳市華榮華電子科技有限公司探針采用日本高精度CNC車床車削成形，經過精密的鍍層、硬度、壽命測試、產品品質已與歐、美、日、等一些知名產品相當。同時還提供德國INGUN、美國QA、臺灣CCP等名牌探針。
