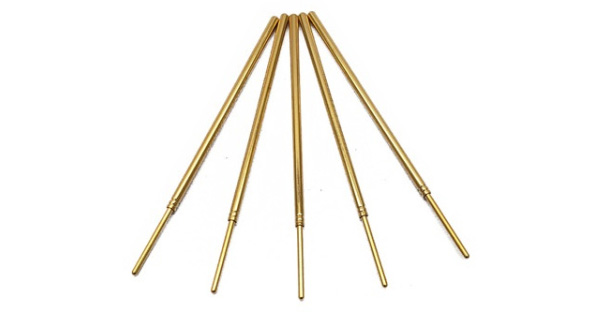

075mil測試探針的應用

標簽：

075mil測試探針的應用范圍廣泛，主要在電子制造和測試領域，075mil測試探針是電子測試中常用的一種精密工具，用于確保印刷電路板和其他電子組件的功能性和可靠性，下面將更詳細地解析這些應用及其重要性：

1. 頭型選擇的重要性
尖頭：適用于平面的測試點，能夠精確對準小型或微細的測試區域。
圓頭：同樣適用于平面的測試點，但提供了較大的接觸面積，適合于需要較大接觸面的場合。
梅花頭：適用于銷釘、柱狀的測試點，多用于連接點的緊密包裹或抓取。
爪頭：適用于平面、銷釘、柱狀的測試點，提供可靠的抓握，防止滑動或移位。
杯頭：也適用于銷釘、柱狀的測試點，其設計有助于包圍并穩定測試點。

2. 測試探針的技術規格
材質：通常采用高質量的導電材料，如SK4，確保良好的導電性和耐用性。
尺寸：075mil系列提供了多種規格尺寸，以適應不同的測試環境和需求。
特性：ICT測試專用，設計用于在板級測試中提供高效的電流或電壓信號傳輸。

3. 探針測試原理
信號傳輸路徑：從測試儀器通過電纜束至探針套管，再通過探針針頭至待測焊點，確保信號準確傳遞。
組件分析：探針的各部分（針頭、針管、彈簧）都經過特殊電鍍處理，決定了探針的導電性、持久性及磨損阻抗等特性。

4. 探針的分類
按用途分：PCB測試頂針、ICT測試用探針、大電流探針等，根據不同的測試需求選擇合適的探針類型。
按最小中心間距分：如50mil、75mil等，根據測試點的間距選擇相應的探針規格。
按頭型分：如尖針、梅花針等，根據測試點的物理形狀和大小選擇適合的針頭類型。

5. 產品應用領域
電子產品測試：廣泛應用于各類電子產品的測試，如手機、電腦等消費電子產品。
PCB線路板測試：用于檢測PCB板的電路連通性和功能性能，確保電路板的工作正常。

在選擇和使用075mil測試探針時，以下幾點是需要特別注意的：

- 確定測試點的物理和電氣特性，選擇最匹配的探針頭型和規格。
- 確保探針的材質和電鍍處理能夠滿足特定測試環境的耐用性和導電性要求。
- 考慮測試過程中的壓力分布，選擇具有適當彈簧力和穩定性的探針，以保護被測器件并提高測試精度。
